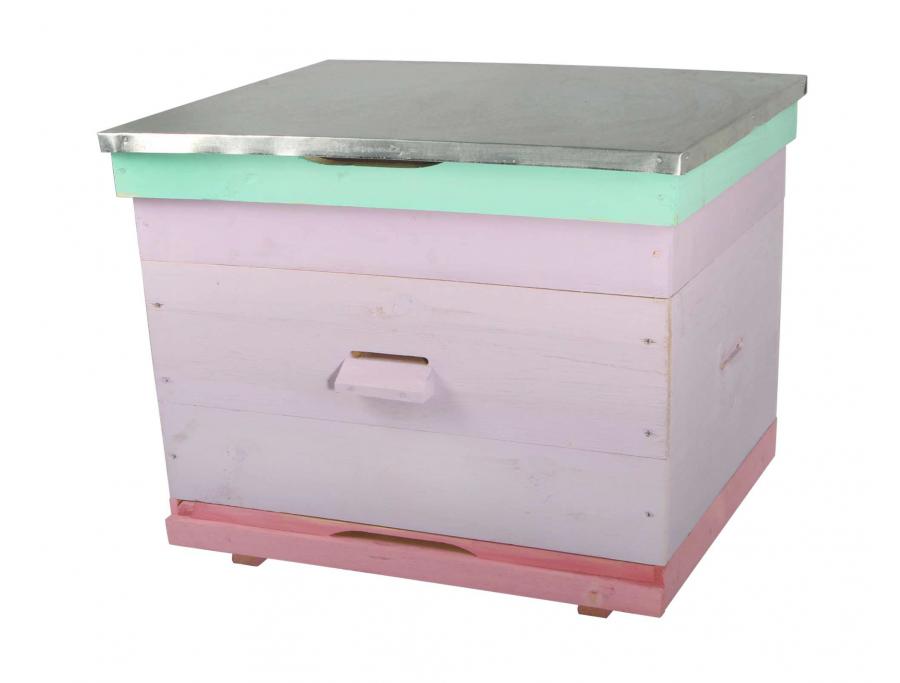

улей Улей чертеж. У-10.00.00.00.00.СБ состоит из отъемного дна-1, двух корпу­сов-2, двух магазинов-3, подкрышника-5, крыши-6,кормушки-7, 20 гнездовых -9 и 20 магазинных рамок-8.

По требованию заказчика улей, кроме того, может комплектоваться горизонтальной диафрагмой-потолком -4.

Улей разборной конструкции. Все элементы должны быть взаимозаменяемыми, подгонка по месту недопустима. Все наружные поверхности отделываются масляной краской светлых тонов.

Каждый корпус-2 вмещает 10 гнездовых рамок и состоит из 4-х стенок, толщиной 35 мм, соединенных по углам в четверть. Стенки также могут быть изготовлены из отдельных делянок, сплоченных на фанерную рейку на клее. В передней стенке корпуса оборудован один верхний ле­ток высотой 10 и длиной 120мм с прилетной полочкой. Конструкция летковых устройств такая же как и у однокорпусного улья.

Дно улья-1 отъемное представляет собой обвязку, в которую на фанерных рейках вставлен щиток.

Леток имеет уклон 1:2,65. Угловые соединения в шип с окантовкой металлическим уголком.

Магазин, как и корпус запроектировали из стенок толщиной 35мм, вмещает 10 рамок размером 435х145мм.

Подкрышник-5 изготовляется из досок толщиной 25мм, соединенных по углам в прямой ящичный шип с металлической окантовкой. Высота подкрышника 80мм.

Крыша-6 плоская, одевается «внахлобучку».

Рамки 3.5 предусмотрены саморазделяющиеся, имеют размер 435х300мм-гнездовые и 435х145мм – магазинные.

Кормушка-7 состоит из обвязки, образованной тремя поперечными 1,2,8 и двумя оковыми-12,14 стенками крышки-4 с клапаном-5, дна-6 и перегородки-3.

Стенки кормушки запроектированы из древесины хвойных или мягких лиственных пород, крышка и клапан – из водостойкой фанеры толщиной 4мм.

Габаритные размеры кормушки 440х360х80мм емкость – 9 литров.

Сборка кормушки осуществляется с помощью гвоздей на водостойком клее. После изготовления кормушка должна быть проолифлена и изнутри покрыта парафином.

Крышка прибивается к кормушке небольшими гвоздями и при чистке открывается. Заливка сиропа осуществляется через отверстие, закрываемое клапаном 5.

Диафрагма 4-выполнена в виде обвязки, к которой снизу подшивается потолочина толщиной 10 мм. В передней части потолочины оборудовано окно сечением 116х36мм. для установки удалителя пчел, а также доступа их к кормушке при использовании диафрагмы в качестве потолка. По требованию заказчика улей может комплектоваться 3-4 корпусами.

Скоба(У10.01.00.00.06)



Скоба для улья



Уголок(У-10.01.00.00.05)



Уголок для улья



Уголок для улья



Улей 10-тирамочный(У-10.00.00.00.00.ГЧ)



Улей 10-тирамочный размеры



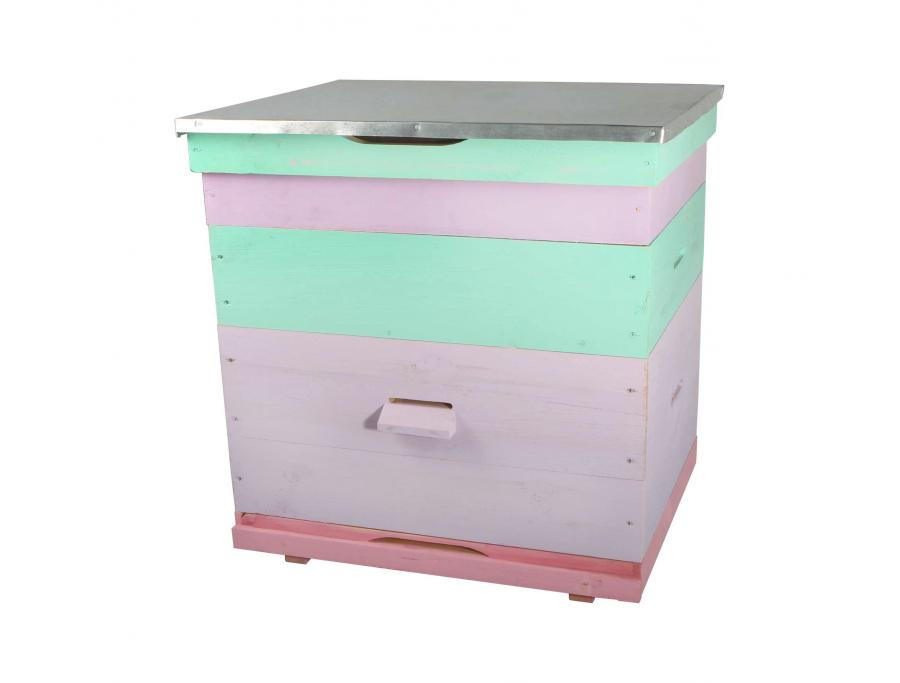

Улей 10-рамочный с магазинами(У10.00.00.00.00.СБ)



Улей 10-тирамочный в разрезе







Улей 10-тирамочный, чертеж



Улей 10-тирамочный, чертеж



Чертеж улья



Дно с выдвижной сеткой и лотком(У-10.01.00.00.00.СБ)



Дно с выдвижной сеткой и лотком, чертеж



Дно с выдвижной сеткой и лотком. Чертеж улья.



Щит. Сборочный чертеж(У-10.01.01.00.00.СБ)



Сборочный чертеж улья



Брус опорный(У-10.01.01.00.03)



Чертеж улья. Брус опорный.



Брусок(У-10.01.01.00.02)



Чертеж улья, брусок



Рама (У-10.01.02.00.00.СБ)



Чертеж улья, рама



Стенка передняя(У-10.01.02.00.01)



Чертеж улья, стенка передняя



Стенка боковая(У-10.01.02.00.03)



Чертеж улья, стенка боковая.



Стенка задняя(У-10.01.02.00.02)



Чертеж улья, стенка задняя.



Стенка боковая(У-10.01.02.00.04)



Чертеж улья, стенка боковая.



Решетка(У-10.01.03.00.00.СБ)



Чертеж улья, решетка.



Уголок(У-10.01.00.00.СБ)



Размеры улья, уголок.



Лоток(У-10.01.04.00.00.СБ)



Чертеж улья, лоток



Задвижка летка(У-10.01.00.00.02)



Чертеж улья, задвижка летка



Клапан задней стенки(У-10.01.00.00.03)



Чертеж улья, клапан задней стенки



Дощечка прилетная(У-10.01.00.00.01)



Чертеж улья, дощечка прилетная



Уголок(У-10.01.00.00.04)



Чертеж улья, уголок.



Корпус(У-10.02.00.00.00.СБ)



Размеры корпуса улья, чертеж



Стенка(У-10.02.01.00.00.СБ)



Размеры стенки корпуса улья, чертеж



Брусок(У-10.02.01.00.01)



Чертеж улья, брусок



Брусок(У-10.02.01.00.02)



Чертеж улья, брусок



Стенка (У-10.02.03.00.00.СБ)



Чертеж улья, стенка улья



Стенка (У-10.02.02.00.00.СБ)



Чертеж улья, стенка улья



Брусок(У-10.09.00.00.02)



Чертеж улья, брусок



Магазин (У-10.03.00.00.00.СБ)



Размеры магазина для улья.



Стенка магазина (У-10.03.00.00.01)



Магазин для улья, стенка



Стенка магазина (У-10.03.00.00.02)



Чертеж магазина для улья, стенка



Стенка У-10.04.00.00.01)



Чертеж магазина улья, стенка



Диафрагма У-10.04.00.00.00.СБ



Чертеж улья, диафрагма



Дощечка с лазом У-10.04.00.00.03



Чертеж улья, дощечка с лазом



Стенка У-10.04.00.00.02



Чертеж улья, стенка



Стенка У-10.07.00.00.07



Чертеж улья, стенка, размеры



БрусокУ-10.06.00.00.01



Чертеж улья, брусок, размеры



Подкрышник У-10.05.00.00.00.СБ



Чертеж подкрышника улья, размеры



Стенка У-10.05.00.00.01



Стенка подкрышника улья



Стенка У-10.05.00.00.02



Стенка подкрышника улья, размеры



Крышка У-10.06.00.00.00.СБ



Крыша улья, чертеж, размеры



Щит У-10.06.01.00.00.СБ



Чертежи улья, щит



Рамка У-10.06.02.00.00.сб



Чертежи улья, рамка



Стенка У-10.06.02.00.01



Чертеж улья, стенка



Стенка У-10.06.02.00.02



Чертеж улья, стенка



Чертеж улья, рамер, стенка



Рамка гнездовая



Рамка ульевая гнездовая, чертеж



Рамка магазинная



Рамка ульевая магазинная, чертеж
